Pare com os intermináveis debates sobre volume com o seu fornecedor de Anilox..
Cansado de ficar no meio do caminho entre um fornecedor de Anilox e um fornecedor de microscópios? A Apex é o único fornecedor de Anilox que oferece suporte total ao dispositivo MicroDynamics Veritas com uma placa de calibração associada e um painel de controle para leituras de volume do Anilox.
Não perca mais tempo fazendo amostras de impressão para calibrar. Não tenha mais discussões desconfortáveis sobre o volume medido. Não enfrente mais debates intermináveis sobre se o volume está correto ou não. A Apex oferece a solução completa para avaliar, monitorar e controlar seus rolos de Anilox.
Hardware e Software
Em um único pacote.
Apenas com a Apex.
A Apex e a MicroDynamics se uniram para criar o único sistema de medição completo 3 em 1 do mundo. O software de painel de controle de última geração da Apex e as placas de calibração se combinam com o MicroDynamics Veritas© e seu software MicroScan3© para oferecer o processo de inspeção a laser mais abrangente que a indústria tem a oferecer.
Rápido
Obtenha seus dados mais rapidamente com tempos de escaneamento inferiores a oito segundos (e ficando mais rápidos). Conectores USB e de alimentação traváveis oferecem transferência de dados segura e confiável em velocidades super-rápidas USB 3.0.
Robusto
Com um invólucro externo resistente e óptica interna projetada para aumentar a resistência à poeira, os instrumentos de inspeção 3DQC são construídos para resistir às condições robustas dos ambientes de produção de impressão.
Preciso
A interferometria de luz branca oferece o padrão ouro em precisão de medição de volume do Anilox para gravuras de todas as profundidades. Sua velocidade, facilidade de uso e precisão combinadas com uma repetibilidade de medição de 1% não podem ser igualadas por nenhuma outra técnica óptica.
Flexible
Uma ampla gama de telas de linha e tipos de gravura pode ser medida, permitindo que você cubra todo o seu inventário de rolos.

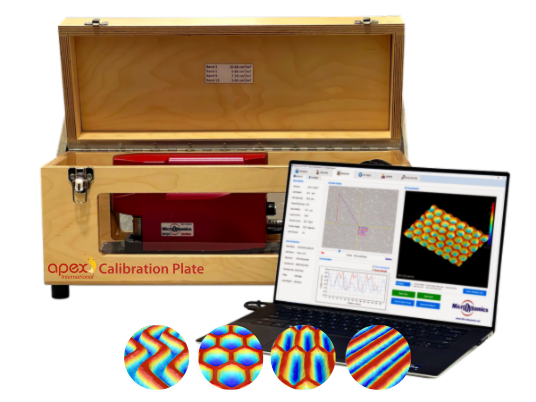

A Placa de Calibração
da Apex
A Apex oferece as únicas placas de calibração personalizadas que se combinam com o 3DQC Scope para proporcionar uma precisão de calibração excepcional, resultando em níveis de desempenho que atenderão e superarão consistentemente as expectativas.
Por que a Apex Escolheu Inovar
Medição de Anilox?
Como o maior fornecedor mundial de rolos e camisas de Anilox e de medição, a Apex tem sido líder em inovação nos últimos 30 anos. Como fornecedor chave para a indústria de impressão, entendemos totalmente que os métodos de produção e máquinas de impressão evoluíram significativamente ao longo dos anos. A Apex abraça esses aprimoramentos na impressão e, como organização, apoiamos totalmente a filosofia de gestão de – “se você não pode medir algo, não pode gerenciá-lo.”
Com o conhecimento de que a indústria está melhorando, a Apex desenvolveu um software de monitoramento de dispositivo de microscópio interno único que controla todos os 18 dispositivos 3DQC que temos dentro da organização. A criação dessas plataformas coloca a Apex no controle total de nossos dispositivos e da precisão de nossas medições de volume do Anilox. Queremos oferecer a mesma tecnologia para você.
Calibração Diária Instantânea
- Teste cada um dos 18 dispositivos no ambiente de teste para garantir que sejam precisos e estáveis.
- Cada dispositivo é colocado contra uma placa de teste pré-calibrada para garantir que as leituras sejam estáveis diariamente.
Simplifique a Complexidade da Medição
- Meça e relate os muitos parâmetros do processo de impressão que podem afetar a transferência de tinta.
- Consolide as várias ferramentas de medição de microscópio portátil que diferem em tecnologia e resultados.
- Controle o impacto do ambiente em que as medições são feitas.
É fácil ver o claro benefício de criar um verdadeiro padrão da indústria. É difícil para um usuário final fixar qualquer fornecedor a uma leitura de volume idêntica com dispositivos e ferramentas alternativos. Isso leva à frustração, inconsistência e confusão.
Especificações do Dispositivo
Dimensões
250mm x 115mm x 153mm
9,8” x 4,5” x 6,0”
Peso
6,6kg
14,5lbs
Potência
100 VAC – 240 VAC
50-60 Hz
<30 Watts
Parâmetros
| 10x Interferometer | 20x Interferometer | |
|---|---|---|
| Abertura Numérica | 0,3 | 0,4 |
| Distância Focal (mm) | 7,4 | 4,7 |
| Resolução Horizontal (Low Mag, microns) | 0,92 | 0,46 |
| Resolução Horizontal (High Mag, microns) | 0,46 | 0,23 |
| Resolução Vertical | 0,01 | 0,01 |
| Campo de Visão em 1x (mm) | 0,59 x 0,44 | 0,29 x 0,22 |
| Campo de Visão em 2x (mm) | 0,29 x 0,22 | 0,15 x 0,11 |
| Campo de Visão no modo de campo amplo (mm) | 1,18 x 0,88 | 0,58 x 0,44 |
| Faixa de Contagem de Telas (lpi) (lpcm) | less 100-1000 (40-400) | 200-2000 (80-800) |
Revolucionando a Indústria
O dispositivo Veritas pode medir o volume efetivo do seu Anilox em menos de 8 segundos, o que é muito mais rápido do que os sistemas alternativos. Com este dispositivo, você pode fazer múltiplas varreduras no mesmo tempo que levaria para fazer uma varredura com outros sistemas, resultando em leituras de volume altamente precisas.
Este dispositivo é o primeiro dispositivo de medição de Anilox aprovado pelos fabricantes de Anilox, eliminando qualquer debate entre impressoras e fornecedores de Anilox sobre leituras corretas de volume.
O dispositivo vem com uma placa de calibração validada e um banco de dados/painel online opcional para garantir a medição precisa de volumes, perda de volume, captura e compreensão de cronogramas de perda de volume e verificação da tolerância do Anilox entrante.
O uso deste dispositivo pode impactar diretamente seus procedimentos de limpeza e, em última análise, reduzir o tempo de parada da sua impressora. O pacote Veritas, incluindo o dispositivo, a placa de calibração e o banco de dados, é um divisor de águas para a indústria flexográfica.
Veja como a Inspeção de Volume do
Anilox da Apex pode ajudá-lo.
